Mess- und Prüftechnik

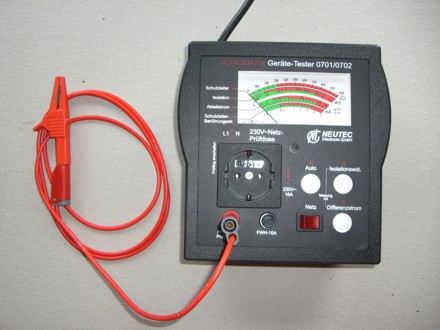

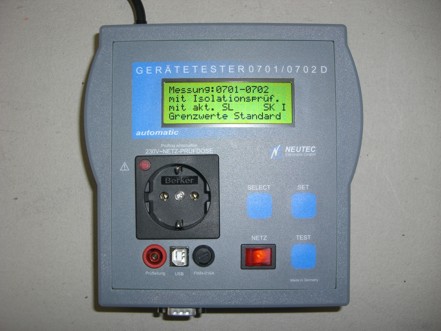

Gerätetester gemäß VDE 0701 / 0702 / 0751

Die Berufsgenossenschaftliche Vorschrift BGV A3 (früher VBG 4) "Unfallverhütungsvorschrift Elektrische Anlagen und Betriebsmittel" schreibt vor, dass elektrische Anlagen und Betriebsmittel vor erster Inbetriebnahme,  nach Änderungen oder Instandsetzungen vor Wiederinbetriebnahme bzw. in festgelegten Zeitabständen auf ihren ordnungsgemäßen Zustand und ihre elektrische Sicherheit hin überprüft werden müssen.

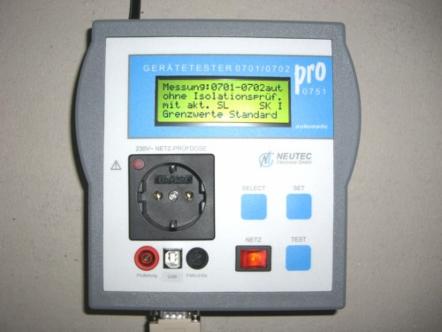

• Digital-Version (0701 / 0702 / 0751)
• Tragbar oder in einer Einbaugrößen verfügbar
• Alphanumerisches LCD-Display zur Anzeige des Messablaufs
• Menuegeführte Bedienung
• Einzelschrittprüfung oder automatischer Prüfablauf
• Ableitstrommessung für Anwendungsteile Typ B, Typ BF und Typ CF
• Grenzwerteinstellung nach VDE 0751
• Spezielles Prüfprotokoll für elektrische medizinische Betten

• Manuelle Verpolung des Prüfling-Netzsteckers nicht notwendig
• Prüfung von Dreiphasen-Prüflingen 16A / 32A über optionalen Adapter
• USB- und RS232-Schnittstelle zum Anschluss von PC, Barcodescanner oder Drucker
• Automatisches Erstellen eines Prüfablaufs und selektives Erfassen eines Prüfprotokolls durch Einlesen eines Barcodes.
• Bei Widerholungsprüfung automatische Übernahme der bestehenden Protokolldaten für die neuen Meßergebnisse durch einlesen eines bestehenden Barcodes
• Software und Tragekoffer im Lieferumfang enthalten.
• Exportmöglichkeit der Protokolldaten in verschiedene Datenformate
• Fernbedienbar über PC

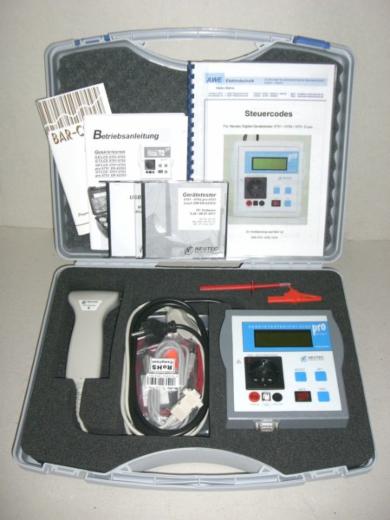

• Prüfkoffer
• Erhältlich mit Gerätetester 0701 / 0702 oder 0701 / 0702 / 0751
• Kurzschlussvorprüfung L1 - N
• Zusätzliches Digitaldisplay zur Anzeige der Stromaufnahme des Prüflings
• Optionale Strommessungen über Strom-Meßzange


• Zubehör
• Barcode-Scanner
• Barcode-Lesestift
• CEE-Messadapter 16A / 32A
• Stromzange
• Leitungsadapter 16A / 34A zur Stromzangenmessung
• Stromzangen-Set in Hartschalenkoffer

• Thermo-Belegdrucker
• Hartschalenkoffer oder Kunstledertasche für Gerätetester
• Div. Prüfleitungen und Datenkabel

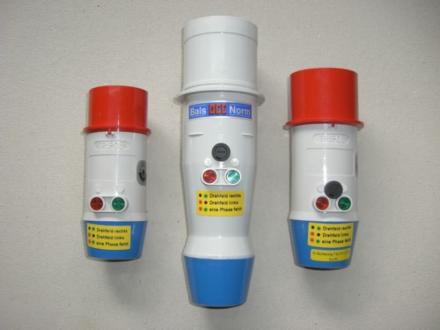

Drehfeldrichtungsanzeiger

In der DIN VDE 0100 Teil 550 "Errichten von Starkstromanlagen mit Nennspannungen bis 1000 V - Auswahl und Errichtung elektrischer Betriebsmittel Steckvorrichtungen, Schalter und Installationsgeräte" wird für das Wechselstromdrehfeld in der Bundesrepublik Deutschland ein Rechtsdrehfeld vorgeschrieben. Zur Überprüfung des Drehsinns des  Wechselstromdrehfeldes an 3-phasigen CEE-Steckplätzen bieten wir Drehfeldrichtungsanzeiger an.

Die Drehfeldrichtungsanzeiger sind für CEE-Steckplätze mit Ausgangsströmen von 16A, 32A und 63A erhältlich. Sie besitzen eine durchgeführte SchuKo-Steckdose zur Überprüfung des Neutralleiters (N) und des Schutzleiters (PE). Der Drehsinn des Wechselstromfeldes oder der Ausfall einer Phase wird optisch angezeigt.

	Kontaktloser Drefeldrichtungsanzeiger Kyoritsu 8035 Berührungsloser Drehfeldrichtungsanzeiger mit         Phasenanzeige Hohe Sicherheit durch berührungslose Messung Messung direkt an isolierten Leitungen möglich, der   Zugang zu blanken Leitern ist nicht notwendig ! Optische und akustische Anzeige der Drehrichtung Spannungsbereich 70…1000V AC Helle LED Anzeige Sicherheit CAT IV / 600V | CAT III / 1000V Robuste Bauform für Energieversorgungsunternehmen, Industrienetze, Energieverteiler etc.
Spannungsbereich 70…1000 V AC Frequenzbereich 45…66 Hz Anzeige LED | Richtungsanzeige durch Pfeile Prüfstrom Berührungslos, keine Stromaufnahme Messkategorie CAT IV / 600V | CAT III / 1000V Verschmutzungsgrad 2 Versorgung 4 x 1,5V LR6 Maße ca. 112 x 61 x 36 mm Gewicht ca. 380 g Zangenöffnung Ø 2,4...30 mm isolierte Kabel und Leitungen Sicherheit EN 61010, EN 61557-1, EN 61557-7 Lieferumfang Kyoritsu 8035 Bereitschaftstasche Messleitungen mit Krokodilklemmen Bedienungsanleitung

Mobile Wechselstromzähler



Meßtechnik für die Photovoltaik

EVOMEX Solarmex 1000

Solarmessgerät zum einfachen Testen von Solarzellen und Modulen bis 1000V nach EN 62446 (VDE 0126-23) Spannungsmessung bis 1000V DC Kurzschlussstrommessung bis 20A DC Isolationsprüfspannung 250V / 500V / 1000V Isolationsmessung bis 20MOhm mit Grenzwertanzeige Polaritätsprüfung Erdschlussprüfung Durchgängigkeit des Schutzleiters Hintergrundbeleuchtete LCD-Anzeige Optional: Temperaturmessung, Strommessung, Solarstrahlung

Anzeige Graphische LCD Hintergrundbeleuchtung Messbereich 0...1000V DC 0...20A DC Versorgung 4 x 1,5V LR6, AA Maße ca. 209 x 98 x 35 mm Gewicht ca. 500 g Lieferumfang EVOMEX Solarmex 1000 Messleitungen Prüfspitze, Krokodilklemme Solarsteckadapter Bereitschaftskoffer Bedienungsanleitung

EVO Solar Module Tester SMT 200 Graphisches Solarmessgerät zum einfachen Testen von Solarzellen Prüfgerät zur Ermittlung der Strom-Spannungs-Kennlinie an Solarzellen Graphische Anzeige der Kennlinie Messbereich 60V, 6A DC Messung der maximalen Ausgangsspannung (Vmaxp) und des maximalen Ausgangsstroms (Imaxp) an Pmax Messung der Leerlaufspannung und des Kurzschlussstroms Berechnung des Wirkungsgrades der Solarzellen Automatische Pmax-Anzeige (auto-scan) Hochgenaue Vierpol-Messung mit Kelvin-Klemmen Echtzeit Daten-Logger RS232/USB Schnittstelle Versorgung durch wiederaufladbare Akkumulatoren Mit Aufstellbügel Wartung, Reparatur und Fehlersuche an Solarzellen im Labor- und Feldbetrieb

Anzeige Graphische LCD Aktueller Spannungswert Leerlaufspannung Kurzschlussstrom Maximal-Leistung Pmax Maximal-Spannung Vmaxp Maximal-Strom Imaxp Wirkungsgrad Messbereich 0...60V DC 0...6A DC Bereich 0...6V | 0,001V | ±1%±(1% Vo±9mV) 6...10V | 0,001V | ±1%±(1% Vo ±0,09V) 10...60V | 0,01V | ±1%±(1% Vo ±0,09V) 0...0,6A | 0,1mA | ±1%±(1% Ik ±0,9mA) 0,6...1A | 0,1mA | ±1%±(1% Ik ±9mA) 1...6A | 1mA | ±1%±(1% Ik ±9mA) Messkreiskategorie CAT I / 60V Versorgung 8 x 1,2V AA wiederaufladbar Maße ca. 257 x 155 x 57 mm Gewicht ca. 1160 g Lieferumfang EVO Solar Modul Tester SMT 200 Netzadapter Messleitungen mit Kelvin-Klemmen RS 232 / USB Datenkabel Bedienungsanleitung

Datenblatt SMT 200

EVOMEX TM 750 Solarmessgerät zur Messung der Strahlungsstärke Handliches Messgerät zur Messung an Photovoltaikanlagen Einfache Bestimmung der momentanen solaren Leistung Messbereich bis 2000 W/m2 Messwertspeicher (Data-Hold) Anzeige 31/2 digitale LCD, 3999 Digit Messbereich 2000 W/m2 | 634 Btu Bereich 2000 W/m2 | 1 W/m2 | ± 5% 634 Btu |  1 Btu | ±5% Abtastrate ca. 0.25 s Versorgung 1 x 1,5 V AAA Maße ca. 108 x 48 x 23 mm Gewicht ca. 80 g Lieferumfang EVOMEX TM 750 Batterien Bedienungsanleitung

Installationstester

EVO FI/RCD Tester DT 170 Handlicher FI/RCD Tester mit fest angebautem Schukostecker und zweifarbiger Gut/Fehlanzeige Testinstrument zur Prüfung von 10mA, 30mA, 300mA, 500mA FI/RCD Schutzschalter Messung des Auslösestroms und der Auslösezeit Zweifarbige LC Anzeige (blau/rot) zur Anzeige von OK oder Fehler Umschaltbar zwischen selektiven (S) und normalen (N) FI-Schutzschaltern Eingebaute Akkus - Ladung erfolgt durch Prüfling Handliches Testinstrument mit fest angebautem Schukostecker Messkreiskategorie CAT III / 600V Sicherheit nach IEC/EN 61010, IEC/EN 61557

Anzeige 3 stellige Digitalanzeige zweifarbige LC Anzeige zur Erkennung von Gut/Fehler Anzeige des Prüfstroms oder Prüfzeit Bereich 10mA, 30mA, 300mA, 500mA selektive (S) oder normale (N) FI-Schutzschalter positive (0°) oder negative (180°) Halbwelle (Prüfstrom) Spannungsbereich 230V AC 50/60Hz Fehleranzeige bei Anschluss von 400V Phase/Phase Schutzgrad IP 40 Verschmutzungsgrad 2 Messkreiskategorie CAT III / 600V Versorgung 7,2V, 110mAh Ni-MH Akku Maße ca. 71 x 210 x 51 mm Gewicht ca. 360 g Sicherheit EN 61010, EN 61557 Lieferumfang EVO FI/RCD Tester DT 170 Bedienungsanleitung

Datenblatt DT 170

	Kyoritsu 5001 Leckstromdatenlogger zur dreiphasigen Erfassung von Leck- und Ableitströmen Dreiphasiger TRMS Leckstrom-Datenlogger Strombereich bis 1A AC Speicher bis zu 60.000 Ereignisse Bis zu 40 Tage Aufzeichnungszeit USB-Schnittstelle Inkl. Software zum Auslesen der Werte Zur kontinuierlichen Erfassung von Leckströmen und Ableitströmen in Anlagen und Maschinenabläufen
Anzeige 4 stellige LC Anzeige | 1049 Digit Messbereich 0...1000 mA Auflösung 0.1...1 mA Genauigkeit ±(1 % + 5 D) Versorgung 6 x 1,5V IEC LR06 AA Maße ca. 111 x 60 x 42 mm Gewicht ca. 315 g Lieferumfang Kyoritsu 5001 1 ST. Stromadapter Kyoritsu 8141, 24 mm USB Kabel Software Bereitschaftstasche Bedienungsanleitung	Datenblatt Kyoritsu 5001

Netzanalyse und Leistungsmessung

	Kyoritsu 6310 Energie- und Leistungsanalysator Dreiphasiger, digitaler Leistungsanalysator Stromzangen 500A oder flexible Stromwandler 3000A Spannungsbereich 3 x 600V AC Messung von Spannung, Strom, cos phi, kW, kVA, kWh, kvar, Harmonische Oberwellen, Flicker (optional), Leckströme (optional) Farbiges Mehrfachdisplay Speicher 128 kbyte, mit Compact Flash bis 2 Gbyte USB Schnittstelle Messkreiskategorie CAT III / 600V Sicherheit nach IEC/EN 61010
Anzeige Farbige Mehrfachanzeige, 320x240 (RGB) Pixel 3,5 inch color STN display Spannungsbereich 150 / 300 / 600 / 1000V Strombereich 50 / 100 / 200 / 500A bzw. 300 / 1000 / 3000A Frequenzmessung 40...70 Hz Speicher 1,8 MB mit Compact Flash Speicher bis 2 GB Verschmutzungsgrad 2 Messkreiskategorie CAT III / 600V Versorgung AC: 100...240V (45...65 Hz) DC: 6 x 1,5V LR 6, AA oder Ni-MH (HR15-51) Maße ca. 175 x 120 x 68 mm Gewicht ca. 900 g Sicherheit EN 61010-1, EN 61010-031, IEC 61326 Lieferumfang Kyoritsu 6310 / Stromzangen 500A bzw. Kyoritsu 6310 / Flexible Stromwandler 3000A PC Software Bereitschaftstasche Messleitungen Prüfspitzen Batterien USB Kabel Netzkabel Bedienungsanleitung
Datenblatt Kyoritsu 6310	Wissenswertes zum Kyoritsu 6310
